ฟิวส์กระแสสูง IEC 60269 415V มีประโยชน์ด้านความปลอดภัยและประสิทธิภาพอย่างไรสำหรับระบบจำหน่ายไฟฟ้าทางอุตสาหกรรม

1. การออกแบบหลักและคำจำกัดความมาตรฐานของผลิตภัณฑ์ฟิวส์กระแสสูง IEC 60269

IEC 60269 เป็นกรอบมาตรฐานสากลสำหรับฟิวส์แรงดันต่ำที่มีความสามารถในการตัดกระแสสูง โดยกำหนดกฎเกณฑ์ที่เข้มงวดสำหรับแรงดันไฟฟ้าที่กำหนด ความสามารถในการรองรับกระแส ลักษณะเฉพาะของกระแสเวลา โครงสร้างทางกล และมาตรฐานการทดสอบความปลอดภัย สำหรับเครือข่ายการกระจายสามเฟส 415V ในอุตสาหกรรม ฟิวส์กระแสสูงต้องเป็นไปตามข้อกำหนดการหยุดชะงักของการลัดวงจรแบบโอเวอร์โหลดแบบช้าและแบบทันทีทันใด เพื่อปกป้องอุปกรณ์จ่ายไฟดาวน์สตรีมที่มีราคาแพง

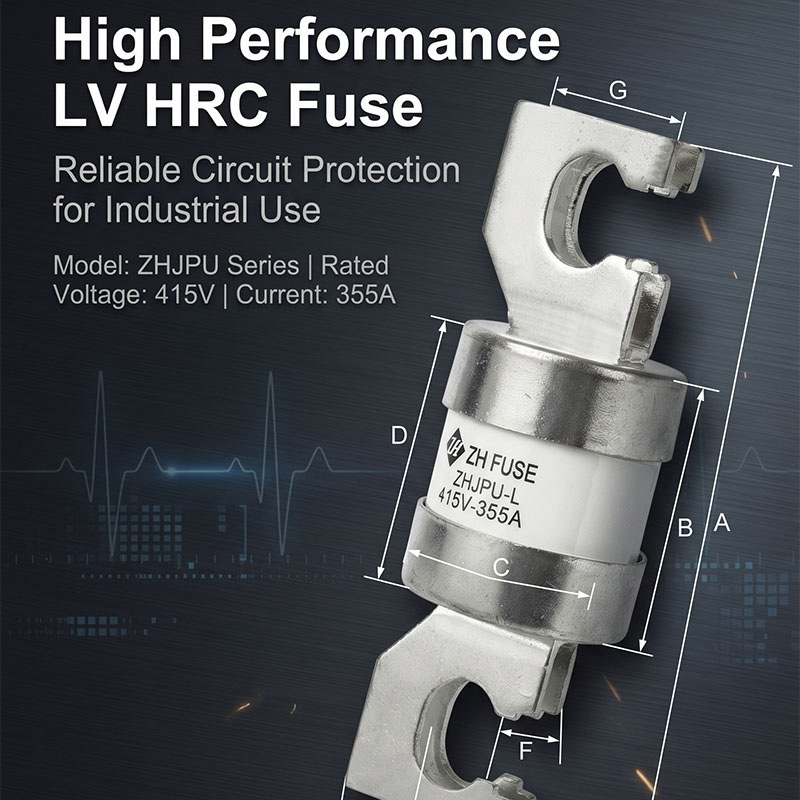

ฟิวส์เปลือกพลาสติกแบบดั้งเดิมเผชิญกับข้อบกพร่องที่ชัดเจนในสภาพแวดล้อมทางอุตสาหกรรมที่มีกระแสไฟสูง รวมถึงการต้านทานความร้อนไม่เพียงพอ ขั้วต่อหน้าสัมผัสหลวม และความสามารถในการแตกหักที่จำกัด โครงสร้างเซรามิกแบบยึดติดที่ผลิตภัณฑ์นี้ใช้แก้ปัญหาปัญหาเหล่านี้ผ่านตัวเรือนที่ทนทานต่ออุณหภูมิสูงในตัวและขั้วต่อทองแดงชุบเงิน เนื่องจากเป็นส่วนประกอบการป้องกันมาตรฐานที่ออกแบบมาสำหรับวงจรแรงดันไฟฟ้าต่ำในอุตสาหกรรมหนักIEC 60269 415V ฟิวส์กระแสสูงรวมพิกัดความคลาดเคลื่อนของขนาดและตัวบ่งชี้ประสิทธิภาพทางไฟฟ้าเข้าด้วยกัน เพื่อให้ผู้ประกอบระบบวิศวกรรมสามารถสับเปลี่ยนข้ามโครงการได้

1.1 สองโมดูลการออกแบบฟังก์ชั่นหลัก

• โมดูลตัวหุ้มฉนวนเซรามิก: บล็อกวัสดุเซรามิกอลูมินาสูงจะขยายตัวส่วนโค้งในระหว่างการขัดข้องเนื่องจากข้อผิดพลาด พร้อมความเสถียรทางความร้อนที่ดีเยี่ยมเพื่อหลีกเลี่ยงการเสียรูปของเปลือกภายใต้ภาระกระแสไฟที่กำหนดในระยะยาว
• โมดูลเทอร์มินัลนำไฟฟ้าที่ต่อด้วยโบลต์: การชุบเงินช่วยลดความต้านทานการสัมผัสระหว่างฟิวส์ลิงค์และบัสบาร์ ควบคุมอุณหภูมิที่เพิ่มขึ้นที่จุดเชื่อมต่อภายในขีดจำกัดมาตรฐานแม้ภายใต้การทำงานที่มีกระแสไฟสูงอย่างต่อเนื่อง
• โมดูลองค์ประกอบหลอมได้ภายใน: โลหะหลอมที่ปรับเทียบแล้วตรงกับเส้นโค้งคุณลักษณะ gG/gL ทำให้เกิดการประสานงานการป้องกันอย่างช้าๆ กับอุปกรณ์ป้องกันวงจรต้นน้ำและปลายน้ำ

1.2 คุณค่าของการปฏิบัติตามมาตรฐาน IEC 60269

ผลิตภัณฑ์ที่ผ่านการทดสอบประเภท IEC 60269 โดยสมบูรณ์สามารถนำไปใช้ในโครงการอุตสาหกรรมทั่วตลาดยุโรป เอเชียตะวันออกเฉียงใต้ และออสเตรเลีย โดยไม่ต้องมีการรับรองความปลอดภัยซ้ำ มาตรฐานนี้บังคับใช้การทดสอบการลัดวงจรและการสั่นทางกลอย่างเข้มงวด เพื่อขจัดความเสี่ยงที่ซ่อนอยู่ เช่น การรั่วของส่วนโค้ง การแตกร้าวของเปลือก และการหลอมละลายก่อนเวลาอันควรภายใต้กระแสไฟทำงานปกติ สำหรับทีมจัดซื้อจัดจ้างที่จัดการโครงการอุปกรณ์ข้ามพรมแดน การปฏิบัติตามมาตรฐานแบบรวมจะช่วยลดความยุ่งยากในการรับรองส่วนประกอบและกระบวนการยอมรับโครงการได้อย่างมาก

2. ตารางพารามิเตอร์ข้อกำหนดทางเทคนิคมาตรฐานที่สมบูรณ์

การออกแบบและการจัดหาระบบไฟฟ้าอาศัยพารามิเตอร์มาตรฐานที่ชัดเจนเพื่อจับคู่วงจรและการเลือกรุ่นให้สมบูรณ์ ซีรี่ส์นี้ครอบคลุมช่วงกระแสไฟที่กำหนดตั้งแต่ 200A ถึง 400A ภายใต้แรงดันไฟฟ้าทำงาน 415V AC พร้อมด้วยตัวบ่งชี้ทางกลและไฟฟ้าแบบรวมศูนย์ เพื่อลดภาระงานของการเปรียบเทียบพารามิเตอร์ซ้ำๆ ในระหว่างการออกแบบโครงการ ตารางด้านล่างจัดเรียงข้อกำหนดหลักคงที่ทั้งหมดที่ใช้กับกลุ่มผลิตภัณฑ์รุ่น ZHJPU-L

2.1 ลอจิกการเลือกแบบจำลองสำหรับโหลดวงจรที่แตกต่างกัน

• สาขาการจำหน่ายอุตสาหกรรมเบา (200A~280A): เหมาะสำหรับอุปกรณ์เสริมโรงงานขนาดเล็ก ตู้จ่ายไฟ และแผงควบคุมพลังงานต่ำที่มีโหลดสม่ำเสมอ
• วงจรควบคุมมอเตอร์ขนาดกลาง (300A~360A): จับคู่มอเตอร์สามเฟสขนาดกลาง ระบบขับเคลื่อนสายพานลำเลียง และลูปป้องกันรองหม้อแปลงเดี่ยว
• วงจรขาเข้าหลักขนาดใหญ่ (380A~400A): นำไปใช้กับการป้องกันบัสบาร์หลักของศูนย์กระจายพลังงานขนาดใหญ่ ขั้วเอาท์พุทเครื่องกำเนิดไฟฟ้า และลูปแหล่งจ่ายไฟหลักของเครื่องจักรกลหนัก

2.2 ข้อดีการออกแบบที่ใช้ร่วมกันแบบครบวงจรในทุกเกรดปัจจุบัน

ข้อมูลจำเพาะปัจจุบันทุกรายการในกลุ่มผลิตภัณฑ์นี้ยังคงรักษาโครงสร้างตัวเรือนเซรามิกและโครงร่างขั้วต่อสลักเกลียวที่เหมือนกัน การออกแบบที่สอดคล้องกันนี้ช่วยให้เจ้าหน้าที่บำรุงรักษาใช้เครื่องมือการติดตั้งและมาตรฐานการจัดการอะไหล่แบบเดียวกัน โดยหลีกเลี่ยงการเตรียมฟิกซ์เจอร์พิเศษสำหรับเกรดปัจจุบันที่แตกต่างกัน ความหนาของขั้วต่อชุบเงินแบบรวมรับประกันประสิทธิภาพความต้านทานการสัมผัสที่สม่ำเสมอในกลุ่มผลิตภัณฑ์ทั้งหมด ช่วยลดความเบี่ยงเบนของอุณหภูมิที่เพิ่มขึ้นที่เกิดจากขนาดขั้วต่อที่ไม่สอดคล้องกันระหว่างการทำงานของตู้แบบขนานในระยะยาว

3. ข้อดีของตัวเรือนเซรามิกและวัสดุเทอร์มินัลชุบเงิน

การเลือกใช้วัสดุจะกำหนดอายุการใช้งานในระยะยาวและความปลอดภัยในการปฏิบัติงานของฟิวส์กระแสไฟสูงในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงโดยตรง ฟิวส์เปลือกพลาสติกราคาประหยัดใช้วัสดุโพลีเมอร์อินทรีย์ที่ทำให้อ่อนตัวและเสียรูปภายใต้อุณหภูมิสูงอย่างต่อเนื่อง ในขณะที่ขั้วทองแดงเปลือยจะออกซิไดซ์อย่างรวดเร็วในห้องทำงานที่มีความชื้นหรือมีฝุ่นมาก ช่วยเพิ่มความต้านทานการสัมผัสและกระตุ้นให้เกิดข้อผิดพลาดจากความร้อนสูงเกินไปผิดปกติ

ระบบวัสดุคู่ของเปลือกเซรามิกและขั้วต่อทองแดงชุบเงินช่วยแก้ไขจุดอ่อนด้านความทนทานเหล่านี้ไปพร้อมๆ กัน เซรามิกอุตสาหกรรมที่มีความบริสุทธิ์สูงทนทานต่ออุณหภูมิสูงอย่างต่อเนื่องโดยไม่มีการเสียรูป และชั้นการชุบเงินบนขั้วทองแดงจะแยกออกซิเดชันของอากาศเพื่อรักษาประสิทธิภาพการนำไฟฟ้าที่มั่นคงเป็นเวลาหลายปี สำหรับระบบไฟฟ้าทางอุตสาหกรรมที่ทำงานตลอด 24 ชั่วโมงทุกวัน การกำหนดค่าวัสดุนี้จะช่วยลดความถี่ในการตรวจสอบส่วนประกอบและรอบการเปลี่ยนตามปกติได้อย่างมากIEC 60269 415V ฟิวส์กระแสสูงใช้โซลูชันวัสดุคอมโพสิตที่ครบกำหนดนี้เพื่อปรับให้เข้ากับสภาพแวดล้อมโรงงานที่มีฝุ่นสูง ความชื้นสูง และอุณหภูมิที่ผันผวนบ่อยครั้ง

• ตัวเรือนเซรามิก: ประสิทธิภาพการปราบปรามส่วนโค้งสูง ป้องกันส่วนโค้งกระเด็นออกไปด้านนอกในระหว่างการหยุดชะงักของการลัดวงจร เพื่อหลีกเลี่ยงความเสี่ยงจากไฟไหม้ภายในตู้สวิตช์เกียร์
• ขั้วต่อทองแดงชุบเงิน: ต้านทานการสัมผัสต่ำ อุณหภูมิที่เพิ่มขึ้นน้อยที่สุดภายใต้โหลดเต็มพิกัด ป้องกันการเกิดออกซิเดชัน และป้องกันการกัดกร่อนสำหรับโรงงานชายฝั่งหรือโรงงานเคมี
• ตัวกลางเติมส่วนโค้งดับภายใน: ดูดซับพลังงานส่วนโค้งทันทีในระหว่างการตัดข้อบกพร่อง รองรับความสามารถในการทำลายสูงโดยไม่ทำให้ตัวเรือนแตกหรือแตกเป็นชิ้น

3.1 ประสิทธิภาพความเสถียรทางความร้อนในการทำงานต่อเนื่อง

ภายใต้การทำงานต่อเนื่องของกระแสไฟฟ้าเต็มพิกัดเป็นเวลาหลายพันชั่วโมง ตัวเรือนเซรามิกจะรักษาความเสถียรของมิติโดยไม่ขยายตัวหรือแตกร้าว ความร้อนภายในที่เกิดจากองค์ประกอบหลอมละลายจะกระจายอย่างสม่ำเสมอผ่านผนังเซรามิก หลีกเลี่ยงจุดร้อนในท้องถิ่นที่ปรากฏบนเปลือกฟิวส์พลาสติก แม้ในตู้สวิตช์เกียร์แบบปิดที่มีการระบายอากาศตามธรรมชาติไม่ดี อุณหภูมิที่เพิ่มขึ้นโดยรวมของตัวฟิวส์ยังอยู่ภายในขีดจำกัดมาตรฐาน IEC 60269 ที่อนุญาต ซึ่งช่วยขจัดความเสี่ยงที่จะเกิดอายุของฉนวนบัสบาร์ที่อยู่ติดกันซึ่งเกิดจากการสะสมความร้อนในพื้นที่มากเกินไป

4. ลักษณะการป้องกัน gG/gL และประสิทธิภาพการหยุดชะงักของข้อผิดพลาด

gG และ gL แสดงถึงคุณลักษณะการป้องกันแบบเต็มช่วงสากลที่กำหนดโดย IEC 60269 ครอบคลุมข้อผิดพลาดหลักสองประเภทที่คุกคามวงจรไฟฟ้าทางอุตสาหกรรม ได้แก่ การโอเวอร์โหลดเป็นเวลานานเล็กน้อย และการลัดวงจรขั้นรุนแรงทันที ฟิวส์อุตสาหกรรมคุณภาพต่ำจำนวนมากรองรับเฉพาะการป้องกันประเภทเดียวเท่านั้น ไม่ว่าจะละลายง่ายเกินไปภายใต้กระแสไฟกระชากสตาร์ทมอเตอร์ หรือไม่สามารถตัดกระแสไฟฟ้าลัดวงจรขนาดใหญ่ได้เร็วเพียงพอ

4.1 ลอจิกป้องกันการโอเวอร์โหลดช้า (ลักษณะ gL)

เมื่อวงจรต้องเผชิญกับกระแสไฟเกินพิกัดเล็กน้อยระหว่าง 1.3 เท่าถึง 5 เท่าของกระแสไฟทำงาน องค์ประกอบที่หลอมละลายจะค่อยๆ ละลายโดยมีการดำเนินการล่าช้า ความล่าช้านี้จะช่วยหลีกเลี่ยงการเป่าฟิวส์ผิดพลาดในระหว่างการสตาร์ทมอเตอร์ตามปกติ การชาร์จตัวเก็บประจุ และกระแสไฟกระชากชั่วคราวของอุปกรณ์ ในขณะที่ยังคงตัดกำลังไฟหากโอเวอร์โหลดยังคงมีอยู่ในช่วงเวลาที่กำหนด เพื่อป้องกันอายุของฉนวนสายเคเบิล และอุปกรณ์เสียหายจากความร้อนสูงเกินไป

4.2 ลอจิกป้องกันการลัดวงจรทันที (คุณลักษณะ gG)

เมื่อกระแสไฟฟ้าลัดวงจรที่รุนแรงเกิดขึ้นจากการลัดวงจรของสายเคเบิล การพังทลายภายในอุปกรณ์ หรือการชนกันของบัสบาร์ การหลอมละลายภายในจะระเหยเป็นไอทันทีเพื่อสร้างวงจรเปิดภายในเสี้ยววินาที เปลือกเซรามิกและตัวเติมอาร์กดับอาร์คระงับอาร์คไฟฟ้าได้อย่างมีประสิทธิภาพ แยกส่วนความผิดปกติได้อย่างปลอดภัย โดยไม่สร้างความเสียหายต่ออาร์กแฟลชต่อส่วนประกอบสวิตช์เกียร์โดยรอบ ความสามารถในการทำลายสูงช่วยให้มั่นใจได้ว่าฟิวส์สามารถดับกระแสไฟฟ้าลัดที่รุนแรงได้ โดยไม่ทำให้โครงสร้างแตกหรือกระเด็นของวัสดุที่เป็นสื่อกระแสไฟฟ้า

4.3 การประสานงานแบบเลือกกับอุปกรณ์ป้องกันต้นน้ำและปลายน้ำ

• จับคู่เบรกเกอร์วงจรขนาดเล็ก เซอร์กิตเบรกเกอร์เคสแบบขึ้นรูป และคอนแทคเตอร์บนอุปกรณ์ดาวน์สตรีมเพื่อสร้างการประสานงานการป้องกันแบบแบ่งระดับ
• การออกแบบเส้นโค้งเวลาปัจจุบันทำให้มั่นใจได้ว่าเฉพาะฟิวส์แยกข้อบกพร่องเท่านั้นที่จะละลายในระหว่างที่เกิดข้อผิดพลาดของวงจรบางส่วน เพื่อหลีกเลี่ยงไม่ให้ไฟฟ้าดับทั้งระบบของตู้กระจายสินค้าทั้งหมด
• เข้ากันได้กับข้อกำหนดการประสานงานการป้องกันหลักของหม้อแปลงและเครื่องกำเนิดไฟฟ้าสำหรับระบบจ่ายไฟอุตสาหกรรมขนาดกลางและขนาดใหญ่

5. สถานการณ์การจับคู่แอปพลิเคชันอุตสาหกรรมสากล

การจ่ายไฟ 415V สามเฟสมาตรฐานครอบคลุมโรงงาน พลังงาน และอุตสาหกรรมเครื่องจักรกลหนักเกือบทั้งหมดทั่วโลก และฟิวส์แบบสลักเกลียวกระแสสูงจะปรับให้เข้ากับส่วนเชื่อมต่อการป้องกันไฟหลักทุกจุดภายในระบบเหล่านี้ ทีมจัดซื้อจัดจ้างที่จัดการพอร์ตโฟลิโอโครงการหลายอุตสาหกรรมจะได้รับประโยชน์จากโมเดลส่วนประกอบเดียวที่ตอบสนองความต้องการในการปกป้องอุปกรณ์ที่หลากหลาย โดยเป็นการรวมสินค้าคงคลังอะไหล่และมาตรฐานการฝึกอบรมการบำรุงรักษาในไซต์งานต่างๆ ของโครงการ

• แผงจ่ายไฟทางอุตสาหกรรมและสวิตช์เกียร์หลัก: ใช้เป็นการป้องกันกระแสเกินหลักสำหรับบัสบาร์ขาเข้าของตู้ โดยแยกข้อผิดพลาดของการลัดวงจรเพื่อปกป้องโครงสร้างสายไฟทั้งหมดของตู้
• ศูนย์ควบคุมมอเตอร์: ปกป้องมอเตอร์ขับเคลื่อนสามเฟสของสายพานลำเลียง เครื่องย่อย ปั๊ม และพัดลมจากความเหนื่อยหน่ายของขดลวดที่เกิดจากการโอเวอร์โหลดของโรเตอร์ที่ถูกล็อคหรือการลัดวงจรของขั้วต่อ
• วงจรเสริมของเครื่องกำเนิดไฟฟ้าและหม้อแปลงไฟฟ้า: ติดตั้งที่ขั้วเอาท์พุทของชุดเครื่องกำเนิดไฟฟ้าและด้านแรงดันไฟฟ้าต่ำของหม้อแปลงไฟฟ้าระบบจำหน่ายเพื่อป้องกันกระแสไฟฟ้าลัดไม่ให้แพร่กระจายไปยังอุปกรณ์ไฟฟ้าต้นน้ำ
• เครื่องจักรและอุปกรณ์ก่อสร้างสำหรับงานหนัก: ใช้กับลูปกำลังไฟฟ้าหลักของเครนขนาดใหญ่ อุปกรณ์ผสม และเครื่องจักรขนส่งเหมืองแร่ที่ทำงานภายใต้ภาระหนักที่แปรผัน
• สวิตช์เกียร์ไฟฟ้าเพื่อการปกป้องสารเคมีและสิ่งแวดล้อม: โครงสร้างฉนวนเซรามิกทนทานต่อการกัดกร่อนของก๊าซและความชื้นที่มีฤทธิ์กัดกร่อนภายในห้องควบคุมโรงงานเคมีและตู้อุปกรณ์บำบัดน้ำเสีย

6. แนวทางการติดตั้งและกฎการบำรุงรักษาการทำงานรายวัน

การติดตั้งโบลต์ออนที่ถูกต้องและการบำรุงรักษาตามปกติจะขยายรอบการบริการของข้อต่อฟิวส์โดยตรง และหลีกเลี่ยงอันตรายด้านความปลอดภัยที่ซ่อนอยู่ซึ่งเกิดจากการประกอบที่ไม่เหมาะสมหรือการตรวจสอบที่ละเลย กฎการปฏิบัติงานทั้งหมดเป็นไปตามข้อกำหนดการใช้งานเสริม IEC 60269 เหมาะสำหรับบุคลากรซ่อมบำรุงไฟฟ้านอกสถานที่โดยไม่ต้องผ่านการฝึกอบรมวิชาชีพที่ซับซ้อน

6.1 ข้อมูลจำเพาะการติดตั้ง Bolt-on มาตรฐาน

• ทำความสะอาดพื้นผิวสัมผัสของบัสบาร์ทั้งหมดก่อนการติดตั้งเพื่อขจัดชั้นออกไซด์และฝุ่นละอองที่เพิ่มความต้านทานต่อการสัมผัส
• ขันสลักเกลียวติดตั้งให้แน่นด้วยประแจทอร์คที่ปรับเทียบแล้ว เพื่อหลีกเลี่ยงไม่ให้ขั้วต่อหลวมซึ่งทำให้เกิดจุดร้อนจัด
• รักษาพื้นที่การติดตั้งในแนวตั้งและแนวนอนรอบๆ ฟิวส์แต่ละตัวเพื่อให้แน่ใจว่าการพาความร้อนของอากาศตามธรรมชาติจะกระจายไปโดยไม่ถูกกีดขวางด้วยการเดินสายไฟของตู้
• จัดตำแหน่งพื้นผิวเทอร์มินอลที่เคลือบเงินให้ตรงกับระนาบบัสบาร์ทองแดงเพื่อหลีกเลี่ยงการสัมผัสจุดและความเสี่ยงจากความร้อนสูงเกินไปในท้องถิ่น

6.2 มาตรฐานการตรวจสอบและบำรุงรักษาตามปกติ

ในระหว่างการตรวจสอบตู้ไฟฟ้าทุกไตรมาส เจ้าหน้าที่บำรุงรักษาควรตรวจสอบการเปลี่ยนสีที่ขั้วฟิวส์ด้วยสายตา (สัญญาณของอุณหภูมิที่เพิ่มขึ้นผิดปกติ) ส่วนเชื่อมต่อฟิวส์ใดๆ ที่แสดงการเปลี่ยนสีของเปลือก การออกซิเดชันของขั้วต่อ หรือการเสียรูปเล็กน้อย จะต้องเปลี่ยนทันทีแม้ว่าจะไม่มีการหลอมละลายของข้อผิดพลาดก็ตาม หลังจากการขัดจังหวะข้อผิดพลาดของการลัดวงจร ฟิวส์ทั้งหมดจำเป็นต้องเปลี่ยนใหม่ทั้งหมดแทนที่จะซ่อมแซมบางส่วน เนื่องจากการหลอมละลายภายในและการเติมส่วนโค้งดับจะสูญเสียประสิทธิภาพการป้องกันแบบเดิมเมื่อเปิดใช้งาน

การจัดการพื้นที่จัดเก็บจำเป็นต้องวางฟิวส์สำรองไว้ในสภาพแวดล้อมคลังสินค้าที่แห้งและปราศจากฝุ่น เพื่อป้องกันการเกิดออกซิเดชันที่ขั้วต่อเคลือบเงินก่อนการติดตั้ง ส่วนประกอบในสต็อคระยะยาวควรทำการตรวจสอบลักษณะที่ปรากฏด้วยสายตาก่อนส่งมอบไปยังสถานที่ก่อสร้าง เพื่อกรองผลิตภัณฑ์ที่มีรอยขีดข่วนบนพื้นผิวหรือข้อบกพร่องรอยแตกร้าวของเปลือกเซรามิกออก
