สวิตช์ตัดการเชื่อมต่อ

2、 หมวด 1: ฐานฟิวส์ (ส่วนประกอบรองรับฟิวส์)

รุ่นตัวแทน: ซีรีส์ NH00 (160A, 500V/690V)

การวางตำแหน่ง: อุปกรณ์รองรับ/เปลี่ยนฟิวส์แท้ ไม่มีกลไกสวิตช์ในตัว ต้องใช้ร่วมกับสวิตช์มีดหรือสวิตช์ระดับที่สูงกว่า

คุณสมบัติ: โครงสร้างการติดตั้งฟิวส์ชนิดมีด, การติดตั้งเครื่องมือราง DIN ขนาด 35 มม. ฟรี, หน้าต่างสังเกตสีฟ้าใสสำหรับการดูสถานะฟิวส์แบบเรียลไทม์, เปลือกพลาสติกวิศวกรรมทนไฟ

การใช้งาน: การติดตั้งและการเปลี่ยนฟิวส์อย่างรวดเร็วในตู้จ่ายแรงดันต่ำและกล่องควบคุมไฟฟ้า โดยทำหน้าที่เป็นจุดป้องกันการโอเวอร์โหลด/ไฟฟ้าลัดวงจรสำหรับวงจร

3、 หมวดหมู่ 2: สวิตช์แยกประเภทฟิวส์ (กลุ่มฟิวส์สวิตช์แยก)

รวม "สวิตช์เปิด/ปิด+การป้องกันการแยก+ฟิวส์" เข้าด้วยกัน เชื่อมต่อ ดำเนินการ และตัดการเชื่อมต่อวงจรภายใต้สภาวะไม่มีโหลดหรือโหลด และให้การป้องกันการโอเวอร์โหลด/ไฟฟ้าลัดวงจรผ่านฟิวส์ เมื่อเปิดสวิตช์ จะมีการสร้างเบรกพอยต์ที่มองเห็นได้ชัดเจนเพื่อความปลอดภัยในการบำรุงรักษา แบ่งออกเป็นสองประเภทตามโครงสร้างและซีรีส์:

3.1 ซีรีส์ HR6 (แบบใบมีด/แบบเปิด)

รุ่นตัวแทน: HR6-160/30 (160A, 660V, 50Hz)

การวางตำแหน่ง: กลุ่มฟิวส์สวิตช์แยกประเภทมีดเปิดแบบคลาสสิกพร้อมโครงสร้างที่ใช้งานง่ายและบำรุงรักษาง่าย

คุณสมบัติ: โครงสร้างสวิตช์เปิด/ปิดมีด หน้าสัมผัสทองแดงชุบเงิน การทำงานของที่จับด้านบน การเดินสายไฟ 6 เทอร์มินัล (เข้าและออกต่อเฟส) การติดตั้งแผงสกรู

การประยุกต์ใช้: สวิตช์หลักจำหน่ายอุตสาหกรรม/เชิงพาณิชย์หรือสวิตช์สาขา มอเตอร์ป้องกันและแยกสาขา

3.2 ซีรีส์ HR17 (โมดูลาร์ปิด ซีรีส์หลัก)

รุ่นตัวแทน: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

การวางตำแหน่ง: สวิตช์แยกประเภทฟิวส์แบบปิดแบบโมดูลาร์ ให้คะแนนตามกระแสไฟที่กำหนด ครอบคลุมความต้องการกระแสปานกลางถึงสูงที่ 100A ถึง 630A เป็นซีรีส์หลักของสายผลิตภัณฑ์

คุณสมบัติทั่วไป: การใช้งานมือจับ/มือจับด้านบนกว้าง หน้าต่างสังเกตสีน้ำเงิน (กึ่ง) โปร่งใส โดยไม่จำเป็นต้องเปิดฝาครอบเพื่อตรวจสอบแกนหลอมเหลว การแยกเบรกพอยต์ที่มองเห็นได้ เปลือกพลาสติกวิศวกรรมที่หน่วงการติดไฟ รองรับการติดตั้งราง DIN 35 มม. หรือแผงสกรู/บัสบาร์ ความเข้ากันได้กับบรอดแบนด์ 50/60Hz (บางรุ่น)

แบ่งตามกระแส:

HR17-100 (100A): กระแสไฟย่อยขนาดเล็กและขนาดกลาง มีที่จับแบบพลิกหรือแบบลิ้นชักได้ 2 แบบ เหมาะสำหรับการป้องกันการแตกแยกของกล่องกระจายสินค้า/ตู้ควบคุม

HR17-160 (160A): เหมาะสำหรับวงจรหลัก/วงจรย่อยกระแสไฟขนาดกลางและขนาดเล็ก รองรับการติดตั้งราง และเหมาะสำหรับการป้องกันกำลังของมอเตอร์และกลไก

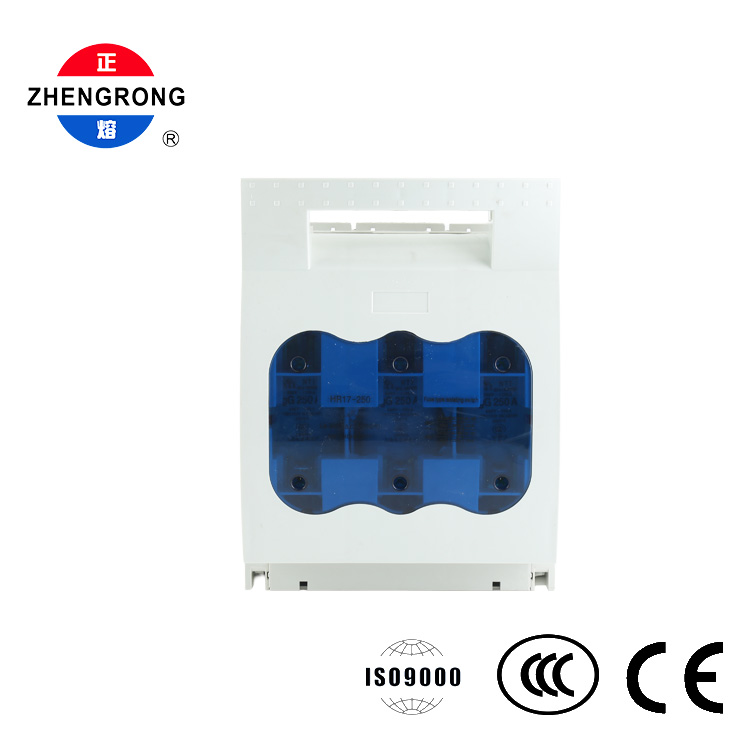

HR17-250 (250A): วงจรกระแสไฟปานกลาง หน้าต่างโค้งสามชั้น เหมาะสำหรับการจ่ายไฟฟ้าในโรงงานและอาคารพาณิชย์

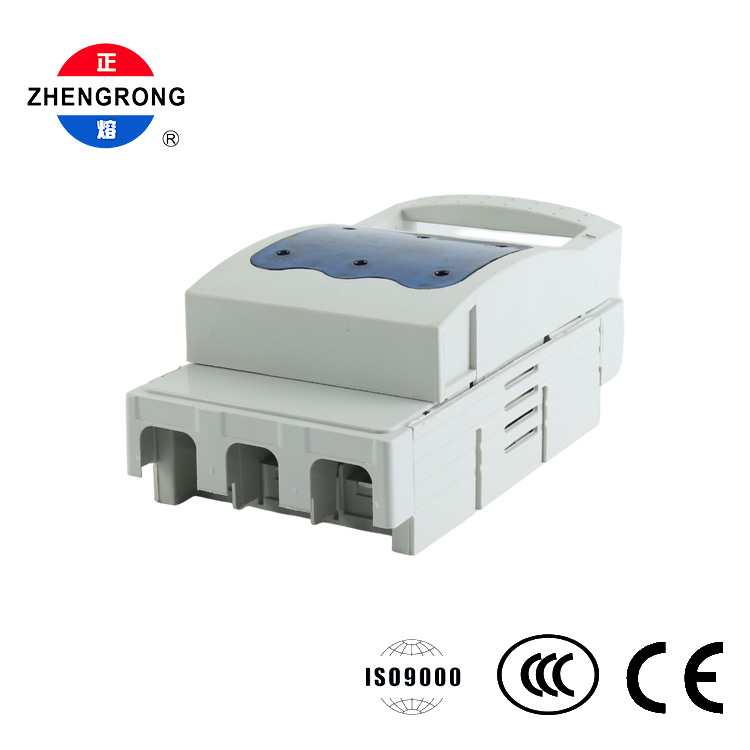

HR17-400 (400A): วงจรหลักกระแสสูง, หน้าต่างโค้งสามบาน, เหมาะสำหรับสวิตช์หลักของตู้จ่ายไฟ;

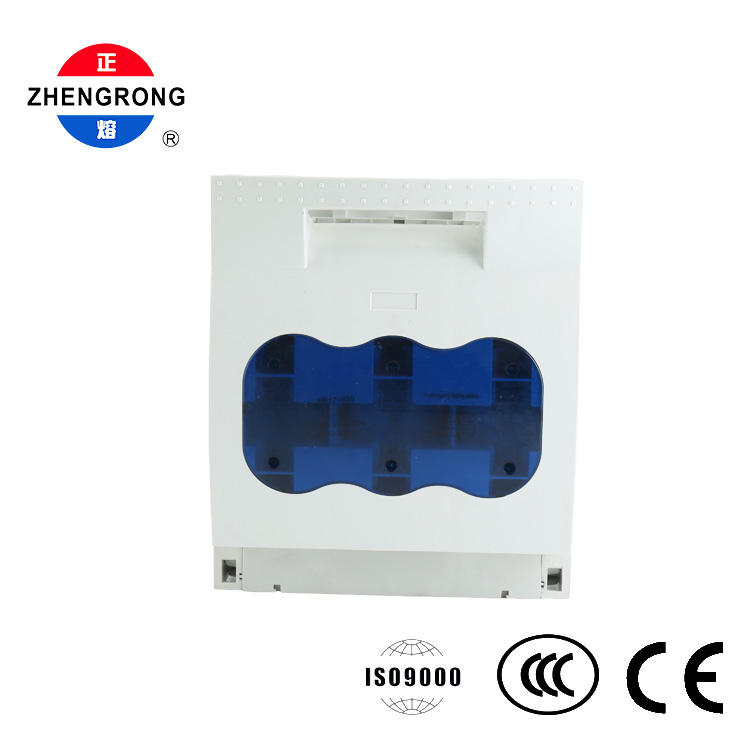

HR17-630 (630A): วงจรหลักกระแสไฟสูงพิเศษ, เปลือกหน่วงไฟ PA66, ส่วนประกอบภายในแท่งทองแดง เหมาะสำหรับการใช้งานหนัก เช่น สวิตช์เกียร์แรงดันต่ำและตู้ชดเชยตัวเก็บประจุ

การใช้งาน: ตู้จ่ายไฟในโรงงาน สวิตช์เกียร์แรงดันต่ำ ศูนย์ควบคุมมอเตอร์ (MCC) การป้องกันวงจรหลักและสาขาสำหรับอาคารพาณิชย์/โรงพยาบาล/ศูนย์ข้อมูล การตัดไฟและการป้องกันการลัดวงจรสำหรับอุปกรณ์ขนาดใหญ่
