ตัวตัดการเชื่อมต่อสวิตช์ฟิวส์ 3 ขั้ว 100A 690V ราง DIN

ตัวตัดการเชื่อมต่อสวิตช์ฟิวส์ ZHENGRONG HR17-100 เป็นอุปกรณ์สวิตช์และการป้องกันระดับมืออาชีพขนาดกะทัดรัดสำหรับการกระจายสามเฟสแรงดันต่ำ โดยรวมฟังก์ชันของสวิตช์โหลด สวิตช์แยก และการป้องกันไฟฟ้าลัดวงจรไว้ในเครื่องเดียว ลดส่วนประกอบ และทำให้การเดินสายไฟแผงง่ายขึ้น

การออกแบบแบบ 3 ขั้วช่วยปกป้องวงจรทั้งสามเฟส ได้รับการจัดอันดับ 100A ที่ 690V และสอดคล้องกับ GB/T 14048.3-2017 ซึ่งทำเครื่องหมายว่าเป็นตัวตัดการเชื่อมต่อสวิตช์ฟิวส์ตามระบบการตั้งชื่อมาตรฐาน

การออกแบบและการดำเนินงาน

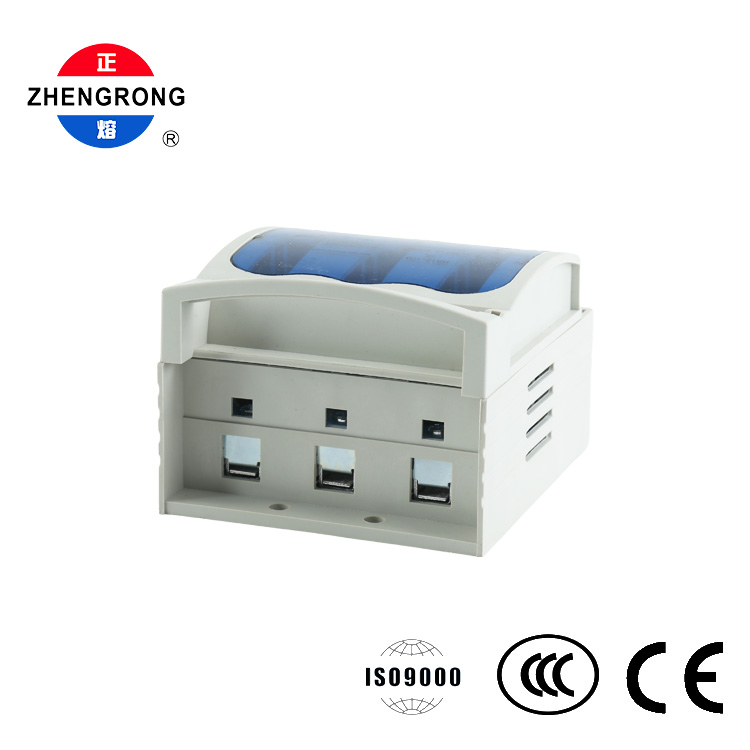

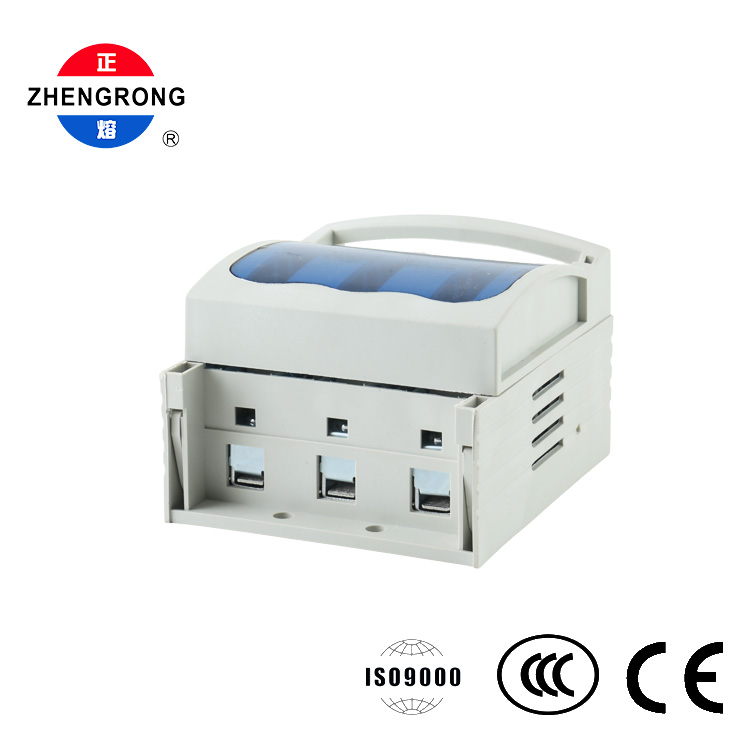

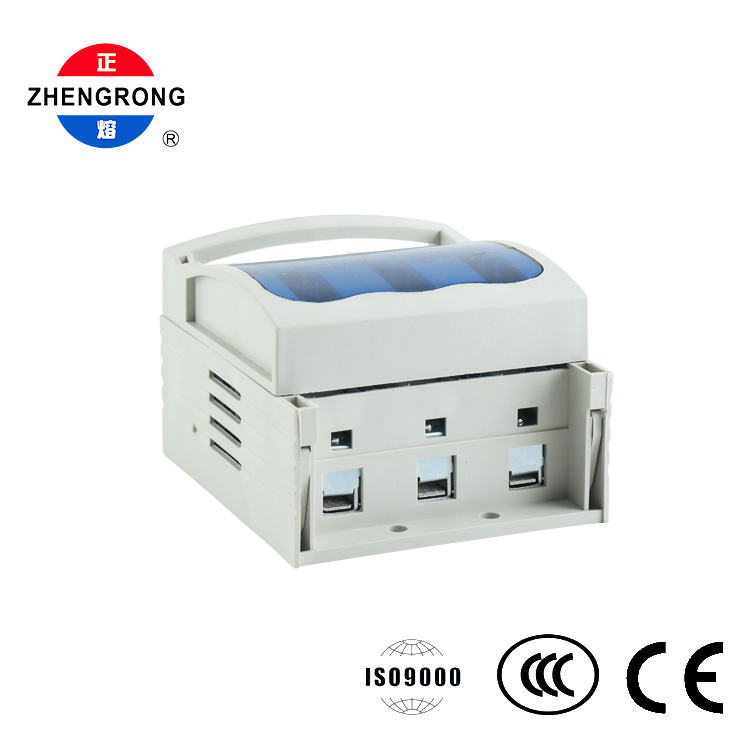

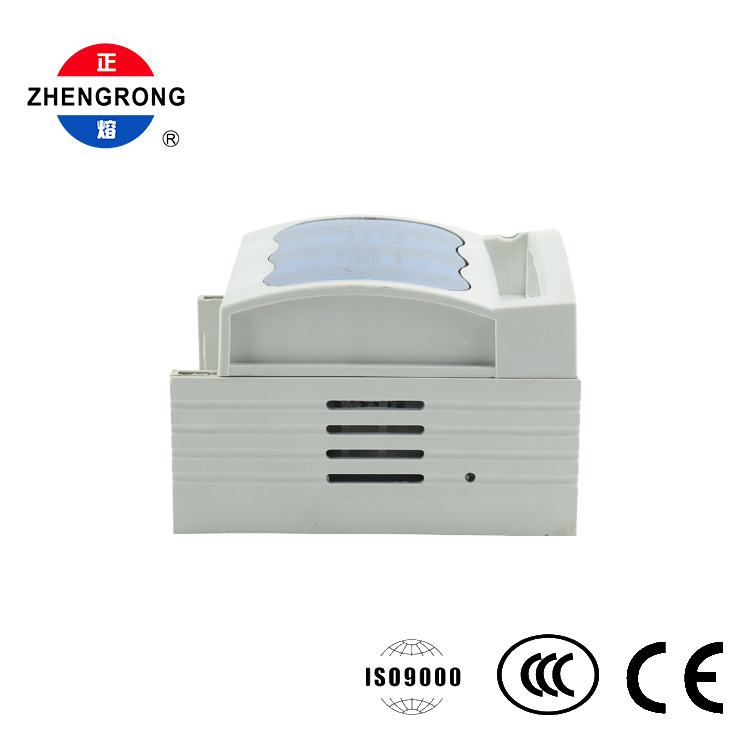

อุปกรณ์ประกอบด้วยฐานและฝาครอบด้านบนแบบเปิดได้พร้อมที่จับแนวนอนที่ด้านบน ที่จับช่วยให้จับได้สะดวกสำหรับการทำงาน/ทำลายด้วยตนเอง ในขณะที่หน้าต่างสีฟ้าโปร่งแสงที่ฝาครอบช่วยให้ผู้ปฏิบัติงานตรวจสอบสภาพฟิวส์ได้อย่างรวดเร็วโดยไม่ต้องเปิดตัวเครื่อง

ฝาครอบแบบลิ้นชักเปิดออกเพื่อตรวจสอบและเปลี่ยนฟิวส์ได้อย่างรวดเร็ว ตัวเรือนถูกหล่อขึ้นจากพลาสติกวิศวกรรมเสริมแรงที่ทนไฟ (เกรดไนลอนหรือ PBT) พร้อมโครงเสริมแรงเพื่อความแข็งแรงเชิงกลสูง ความเป็นฉนวน และทนความร้อน

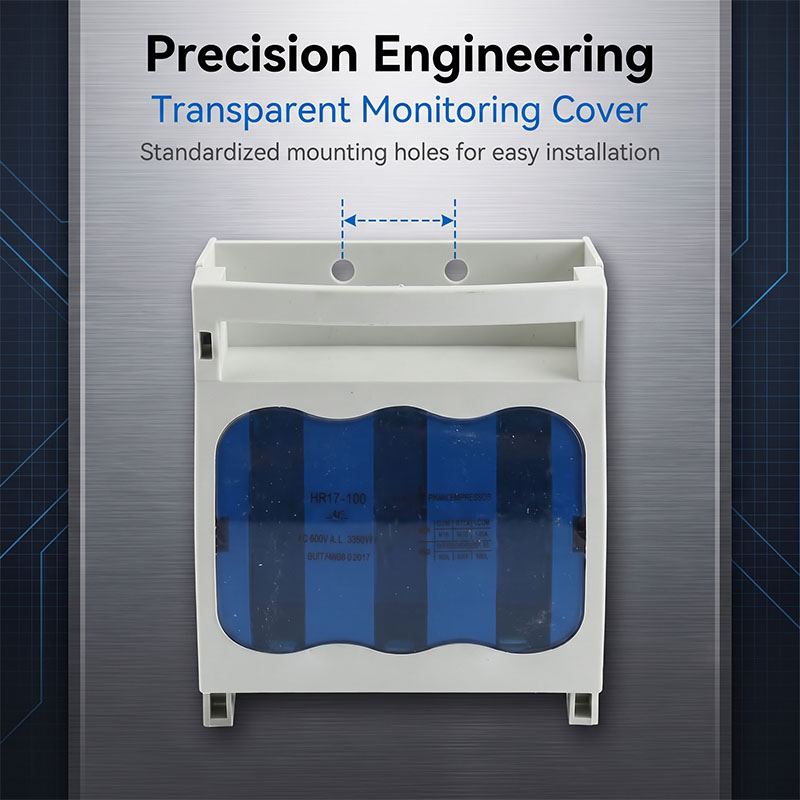

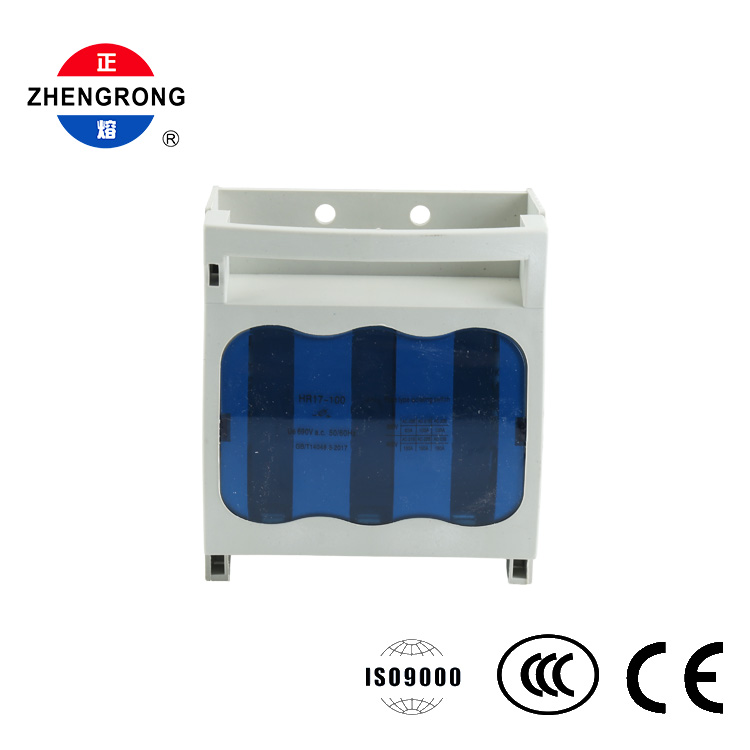

การเดินสายไฟทำได้ผ่านขั้วต่อสามขั้วด้านล่างพร้อมการเชื่อมต่อแบบสกรูยึดเพื่อการยึดสายเคเบิลที่ปลอดภัยและบำรุงรักษาง่าย สำหรับการติดตั้ง ฐานมีสองตัวเลือก: คลิปด้านข้างสำหรับการติดตั้งราง DIN มาตรฐาน 35 มม. หรือรูสกรูกลมสองรูบนแผ่นฐานสำหรับยึดโดยตรงบนแผ่นยึดของตู้ ช่องและสลักด้านข้างช่วยให้สามารถติดตั้งแบบเคียงข้างกันหรือเพิ่มหน้าสัมผัสเสริมได้

คุณสมบัติ

ฟังก์ชั่น 3-in-1

● — การสลับโหลด การแยกและการป้องกันการลัดวงจรในยูนิตขนาดกะทัดรัดเพียงตัวเดียว

การป้องกันสามเฟสแบบ 3 ขั้ว

● — การป้องกันทุกเฟสพร้อมกันสำหรับโหลดสามเฟส

การแยกตัวแตกหักที่มองเห็นได้

● — จุดตัดการเชื่อมต่อที่ชัดเจนเมื่อเปิด ทำให้มั่นใจในการบำรุงรักษาที่ปลอดภัยและการปิดเครื่องฉุกเฉิน

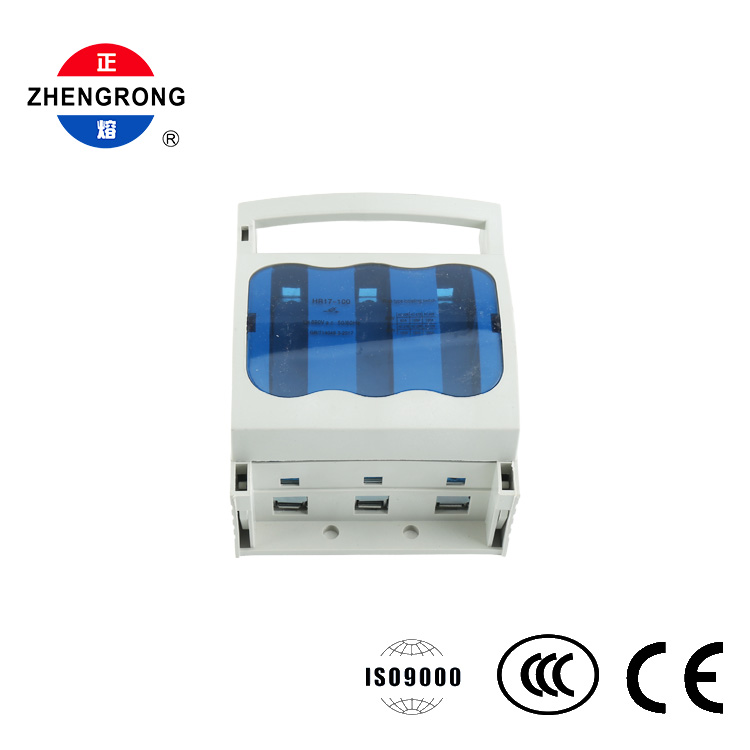

หน้าต่างสีฟ้าโปร่งแสง

● — มองเห็นสภาพฟิวส์ได้อย่างรวดเร็วโดยไม่ต้องเปิดฝาครอบ

มือจับแบบลิ้นชัก

● — ด้ามจับแนวนอนที่กว้างเพื่อการสลับแบบแมนนวลที่สะดวกสบายและเชื่อถือได้

ตัวเลือกการติดตั้งแบบคู่

● — คลิปราง DIN 35 มม. หรือสกรูยึดเพื่อการติดตั้งที่ยืดหยุ่น

ตัวเรือนเสริมทนไฟ

● — พลาสติกวิศวกรรมไนลอน/PBT พร้อมโครงเพื่อความแข็งแรง เป็นฉนวน และทนความร้อนสูง

ยึดขั้วต่อสกรูยึดให้แน่น

● — สายไฟที่เชื่อถือได้และเข้าถึงการบำรุงรักษาได้ง่าย

การออกแบบที่ขยายได้

● — ช่องและสลักด้านข้างรองรับการติดตั้งแบบเคียงข้างกันและหน้าสัมผัสเสริม

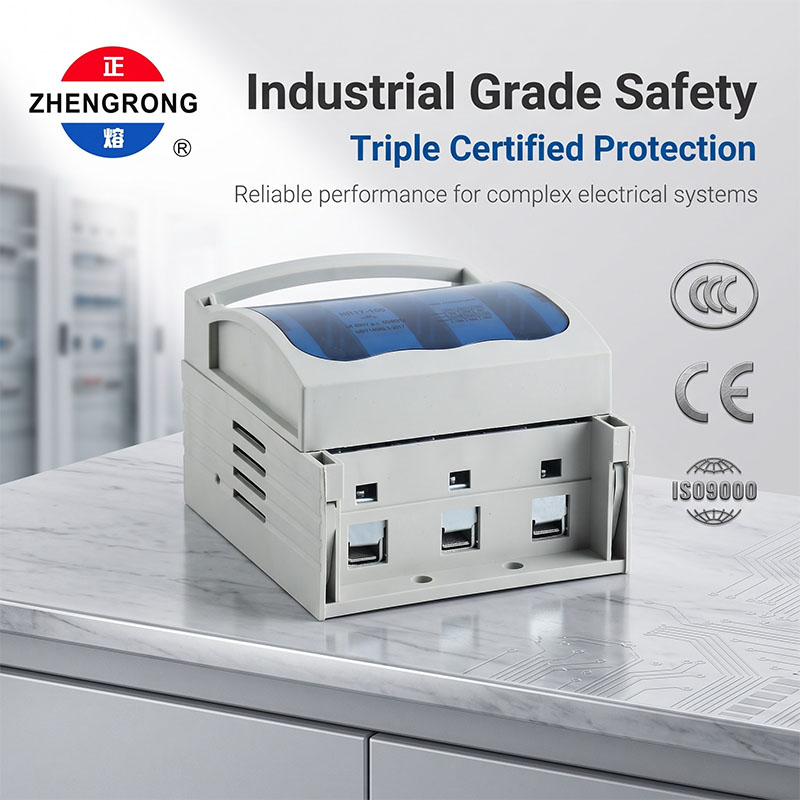

ได้รับการรับรองคุณภาพ

● — เป็นไปตามมาตรฐาน GB/T 14048.3-2017; ได้รับการรับรองมาตรฐาน ISO9000, CCC และ CE

● กล่องจ่ายไฟและตู้ควบคุมจากโรงงาน

● แผงกระจายสินค้าหลักและการป้องกันวงจรสาขาในอาคารพาณิชย์

● การตัดไฟและการป้องกันการลัดวงจรของมอเตอร์และหม้อแปลงไฟฟ้า

● ระบบจำหน่ายไฟฟ้าแรงต่ำในโรงงานอุตสาหกรรม

● ศูนย์ควบคุมมอเตอร์

● การแยกการบำรุงรักษาและการสลับฉุกเฉิน

● ผู้สร้างแผง ผู้รับเหมาไฟฟ้า และทีมงานบำรุงรักษาโรงงาน
