ตัวตัดการเชื่อมต่อสวิตช์ฟิวส์ 3 ขั้ว 160A 690V ราง DIN

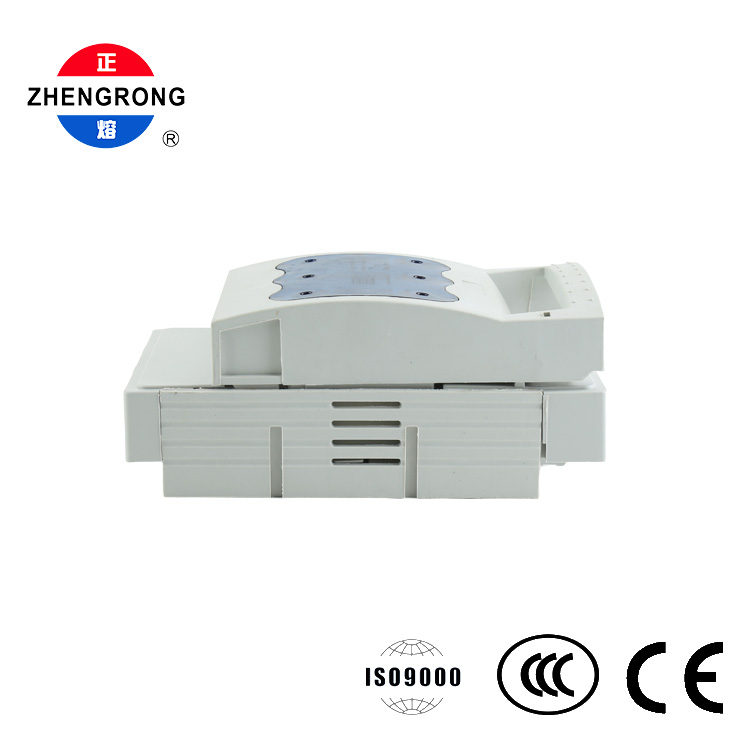

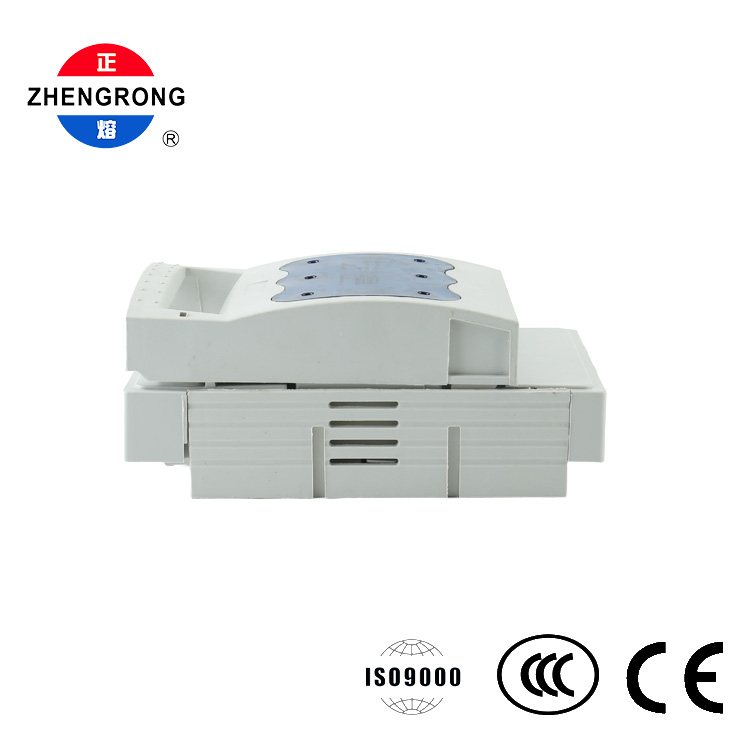

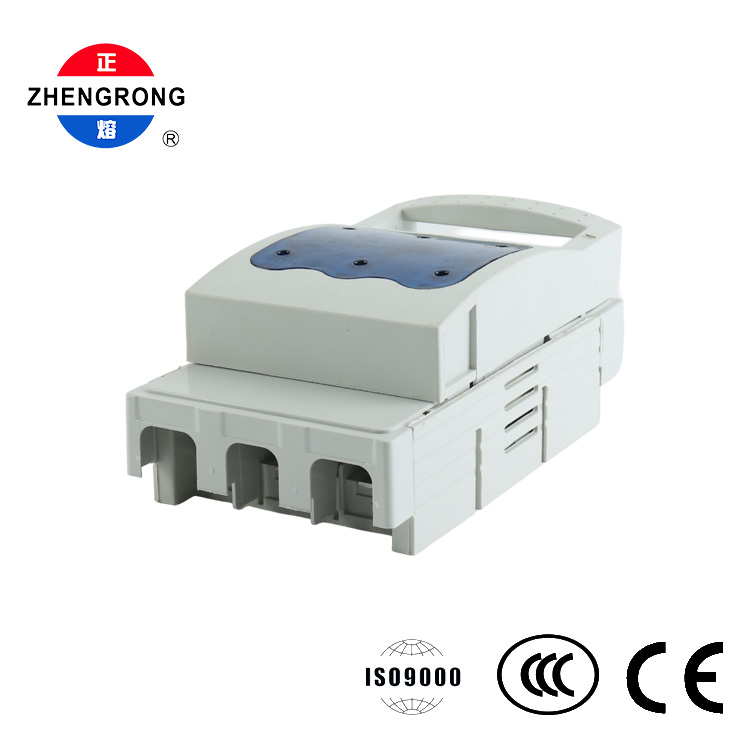

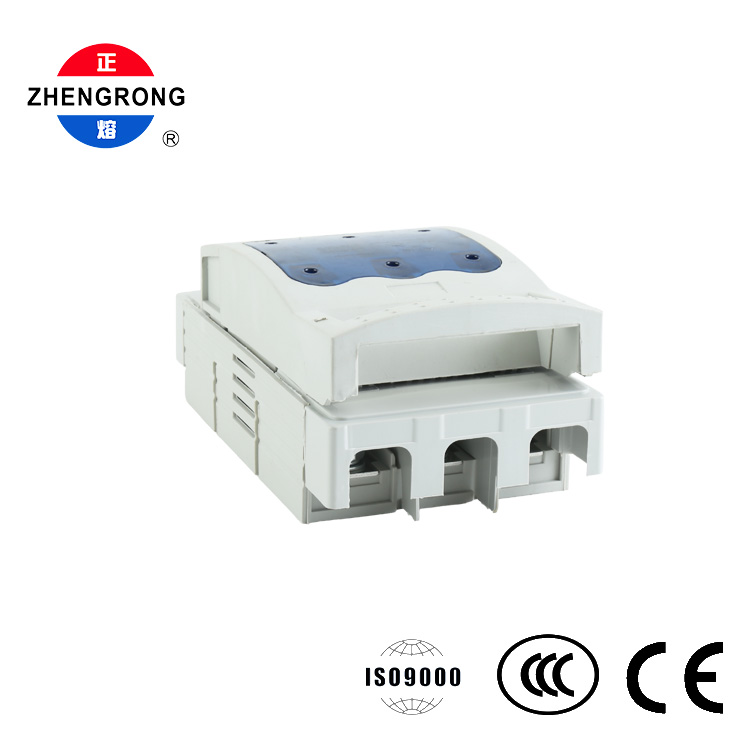

ตัวตัดการเชื่อมต่อสวิตช์ฟิวส์ ZHENGRONG HR17-160 เป็นหน่วยโมดูลาร์ขนาดกะทัดรัดสำหรับการกระจายไฟสามเฟสแรงดันต่ำ โดยดำเนินการสร้าง/ตัดวงจร และแยกวงจร ในขณะที่ฟิวส์ในตัวให้การป้องกันไฟฟ้าลัดวงจรและการโอเวอร์โหลดสำหรับอุปกรณ์ดาวน์สตรีม ทั้งหมดในอุปกรณ์เดียว

การออกแบบ 3 ขั้วช่วยปกป้องทั้งสามเฟสไปพร้อมๆ กัน โดยมีตำแหน่งฟิวส์ภายใน 3 ตำแหน่งและจุดสัมผัสที่มองเห็นได้ผ่านหน้าต่างการตรวจสอบ อัตรากระแสไฟ 160A ที่ 690V~, 50/60Hz ซึ่งเหมาะกับเครือข่ายจ่ายไฟทั้ง 50Hz และ 60Hz ทั่วโลก

การออกแบบและการดำเนินงาน

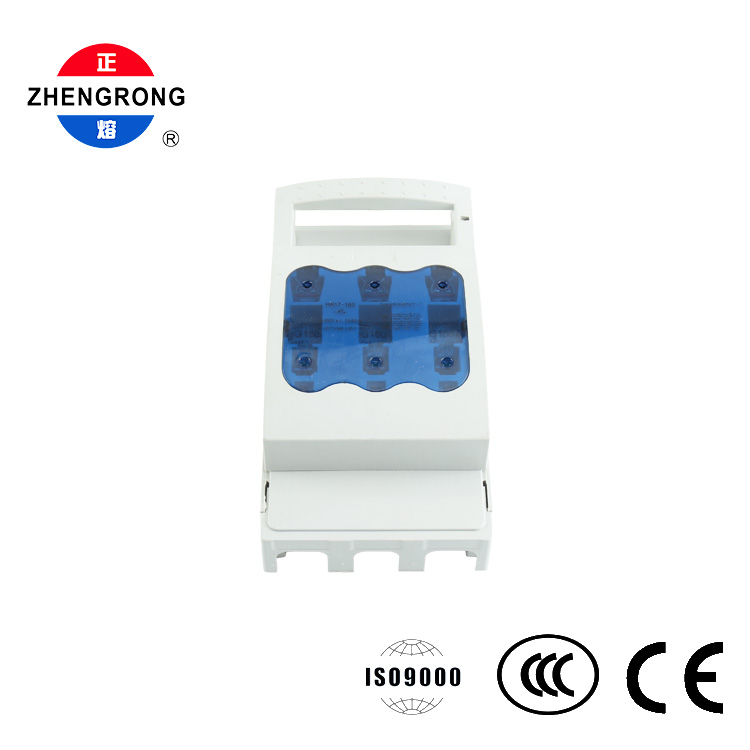

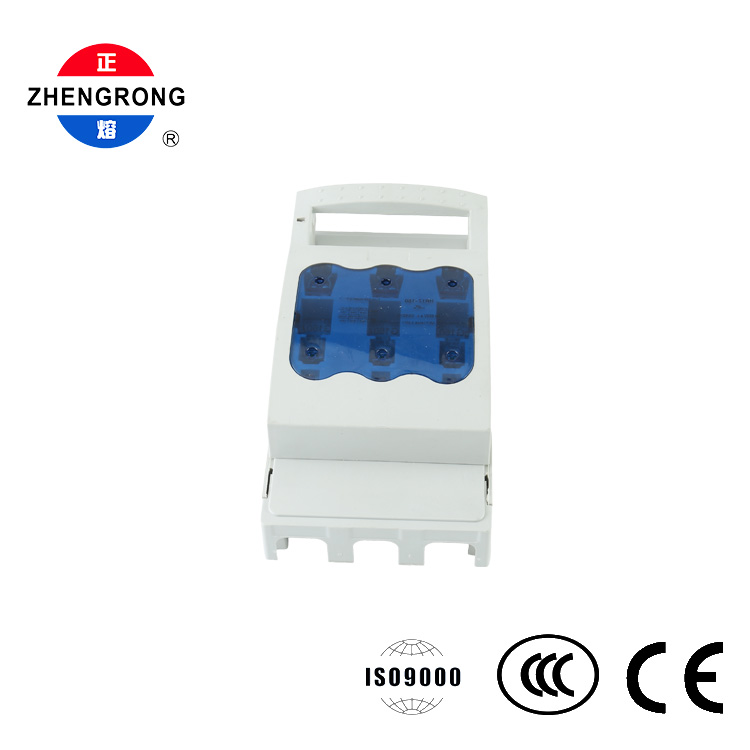

ด้ามจับที่กว้างด้านบนช่วยให้ดึง/ดันด้วยมือได้ง่ายสำหรับการสร้าง/ทำลายวงจร ฝาครอบป้องกันสีน้ำเงินโปร่งแสงตรงกลางช่วยให้ผู้ปฏิบัติงานตรวจสอบสภาพฟิวส์ได้อย่างรวดเร็วโดยไม่ต้องเปิดเครื่อง ช่วยให้ตรวจสอบและแก้ไขปัญหาได้เร็วขึ้น เมื่อเปิดสวิตช์ ตัวตัดการเชื่อมต่อจะสร้างการแตกหักที่มองเห็นได้ชัดเจน ช่วยให้มั่นใจได้ถึงการแยกอย่างปลอดภัยระหว่างการบำรุงรักษาและการปิดเครื่องฉุกเฉิน ตัวนำภายในใช้หน้าสัมผัสทองแดงเคลือบดีบุกเพื่อการนำไฟฟ้าที่เชื่อถือได้และอุณหภูมิที่เพิ่มขึ้นต่ำ

การก่อสร้างและติดตั้ง

ตัวเครื่องขึ้นรูปจากพลาสติกวิศวกรรมที่มีความแข็งแรงสูงและทนไฟ (โพลีคาร์บอเนตหรือไนลอนเสริมแรง) ในสีเทาอ่อน ทำให้เป็นฉนวน ทนต่อแรงกระแทก และความร้อนได้ดีเยี่ยม การออกแบบแบบแยกส่วนทำให้ตัวเครื่องมีขนาดกะทัดรัดและง่ายต่อการรวมเข้าด้วยกัน

มีตัวเลือกการติดตั้งให้เลือกสองแบบ: การติดตั้งราง DIN มาตรฐาน 35 มม. ผ่านคลิปด้านหลัง หรือการยึดด้วยสกรูบนแผ่นยึดของตู้ ซึ่งยืดหยุ่นสำหรับรูปแบบแผงที่แตกต่างกัน

สวิตช์ + ตัวแยก + ตัวป้องกันฟิวส์ในเครื่องเดียว

● — วงจรสร้าง/พัง การแยกและการป้องกันการลัดวงจรรวมกัน ช่วยประหยัดพื้นที่และต้นทุน

การป้องกันสามเฟสแบบ 3 ขั้ว

● — การป้องกันทั้งสามเฟสพร้อมกันสำหรับมอเตอร์และวงจรย่อย

ที่จับการทำงานกว้าง

● — การสลับการดึง/กดแบบแมนนวลที่สะดวกสบายพร้อมการแสดงสถานะที่ชัดเจน

หน้าต่างสีฟ้าโปร่งแสง

● — มองเห็นสภาพฟิวส์ได้อย่างรวดเร็วโดยไม่ต้องเปิดเครื่อง

การแยกตัวแตกหักที่มองเห็นได้

● — จุดตัดการเชื่อมต่อที่ชัดเจนเมื่อเปิด มั่นใจในความปลอดภัยในการบำรุงรักษา

ที่อยู่อาศัยทนไฟ

● — พลาสติกวิศวกรรมความแข็งแรงสูงพร้อมฉนวน กันกระแทก และทนความร้อนได้ดีเยี่ยม

หน้าสัมผัสทองแดงกระป๋อง

● — การนำไฟฟ้าคงที่และอุณหภูมิที่เพิ่มขึ้นต่ำเพื่อประสิทธิภาพที่เชื่อถือได้ในระยะยาว

ตัวเลือกการติดตั้งแบบคู่

● — ราง DIN 35 มม. หรือสกรูยึดสำหรับการติดตั้งแผงแบบยืดหยุ่น

ความเข้ากันได้ 50/60Hz

● — พิกัด 690V~, 50/60Hz สำหรับตลาดทั่วโลก

ได้รับการรับรองคุณภาพ

● — ได้รับการรับรอง ISO9000, CCC และ CE สำหรับตลาดในประเทศและส่งออก

แอปพลิเคชัน

● ระบบจำหน่ายไฟฟ้าแรงดันต่ำในโรงงานอุตสาหกรรมและอาคารพาณิชย์

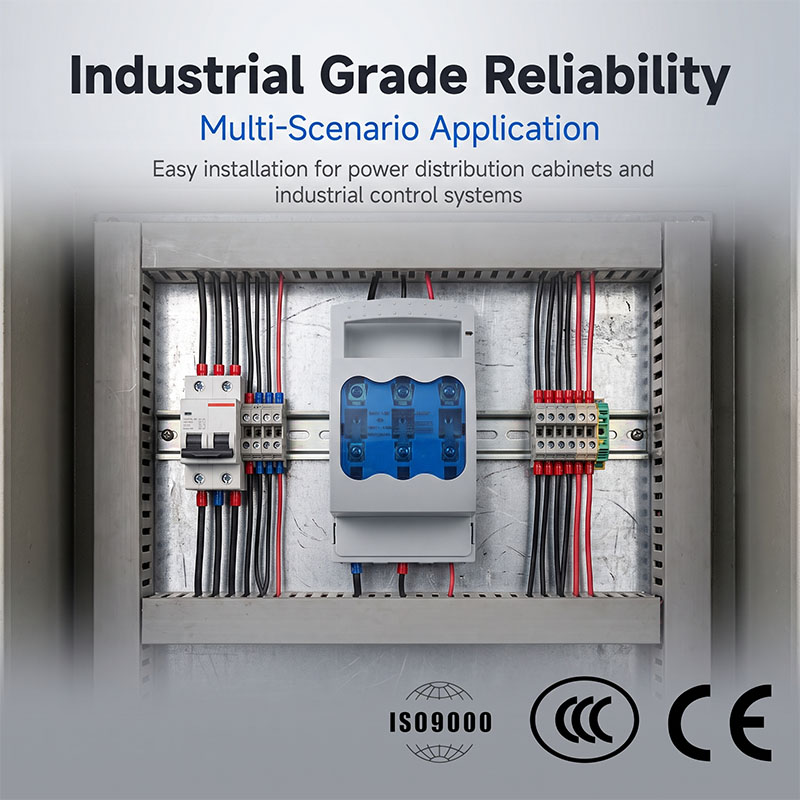

● กล่องกระจายสายเคเบิล ตู้จ่ายแรงดันต่ำ และกล่องควบคุมมอเตอร์

● การป้องกันมอเตอร์และการสลับวงจรสาขา

● การสร้าง/ทำลายวงจรสาขาและการป้องกันการลัดวงจร

● การป้องกันไฟเข้าสำหรับเครื่องจักรและอุปกรณ์

● การแยกการบำรุงรักษาและการสลับฉุกเฉิน

● ผู้สร้างแผง ผู้รับเหมาไฟฟ้า และทีมงานบำรุงรักษาโรงงาน
